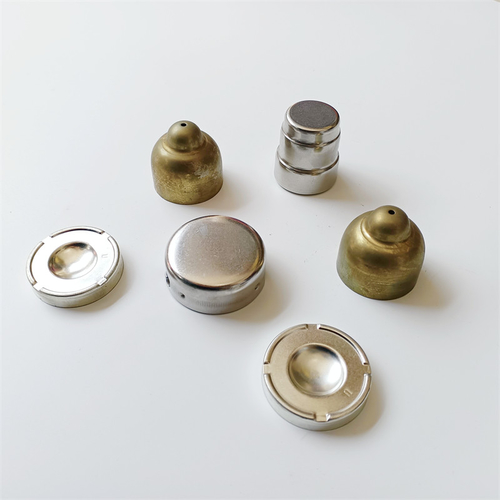

As peças de tiragem são workpieces obtidos esticando e deformando folhas pelo equipamento mecânico. Agora nós introduziremos os padrões de produção das peças de tiragem.
1. A superfície da primeiro-parede, a superfície inferior e a superfície da parede da parte deep-drawing, e o raio de canto dos quatro cantos da parte retangular devem ser apropriados. mm2rd1, mm5.1r2d.
2. A forma da parte esticada deve ser simples e simétrica, e deve ser esticada ao mesmo tempo tanto quanto possível.
3. Para as partes que precisam de ser esticadas muitas vezes, nos locais de assegurar a qualidade de superfície exigida, os traços que podem ser produzidos nas superfícies internas e exteriores devem ser permitidos.
4. Nos locais de assegurar as exigências do conjunto, a parede lateral da peça da tiragem profunda deve ser permitida ter uma determinada inclinação.
5. As dimensões das peças profundo-tiradas devem ser identificadas por meio de suas dimensões exteriores ou internas, e as dimensões internas e exteriores não devem ser marcadas ao mesmo tempo. Com as peças deep-drawing trapezoidalmente, a dimensão no sentido da altura deve geralmente ser baseada na parte inferior. Se a parte superior é a avaliação de desempenho, a dimensão da altura não é fácil de garantir.
6. A distância do furo na parte inferior ou da flange da parte de tiragem profunda à parede lateral deve ser apropriada.
